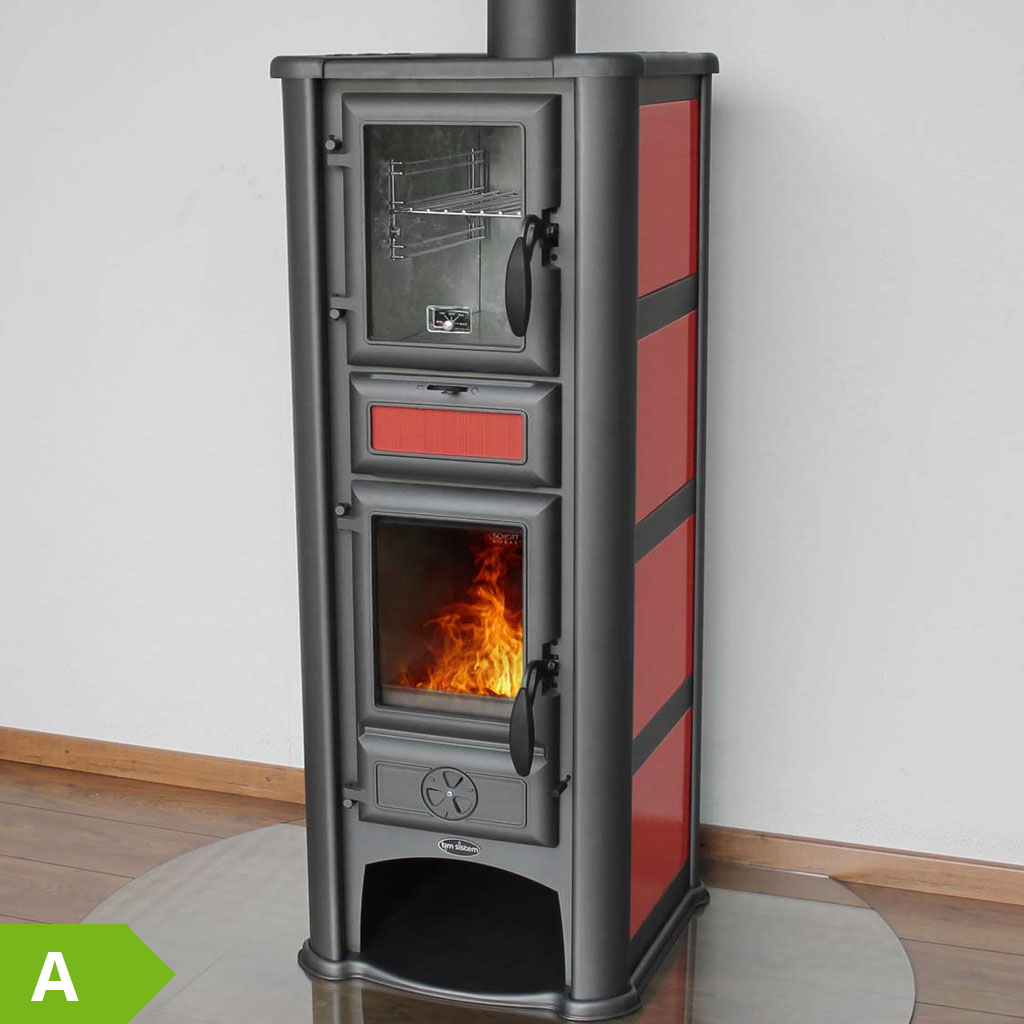

Kurzüberblick Ofen mit Backröhre / Backfunktion Theodor 9kW

• Seitenteile aus edlen Keramikplatten in Wunschfarbe
• Edelstahl-Backröhre mit Thermometer
• 9kW Nennwärmeleistung
• Primär- und Sekundärluftregler
• besonders große Scheibe
• > 73,0 % Wirkungsgrad
• 123kg

Dokumente (als PDF)

Was macht den Kaminofen Theodor aus?

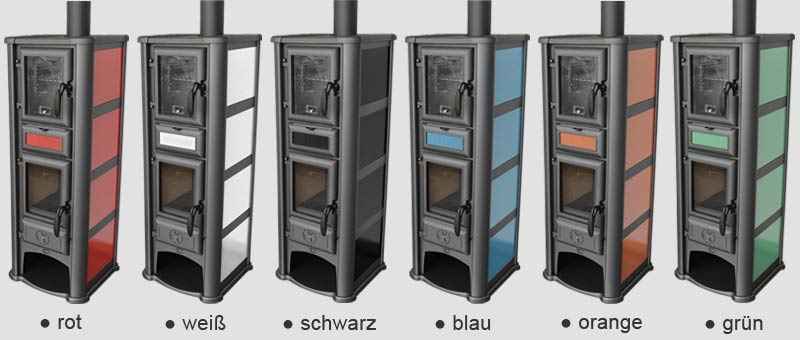

• Keramikplatten in 6 verschiedenen Farben.

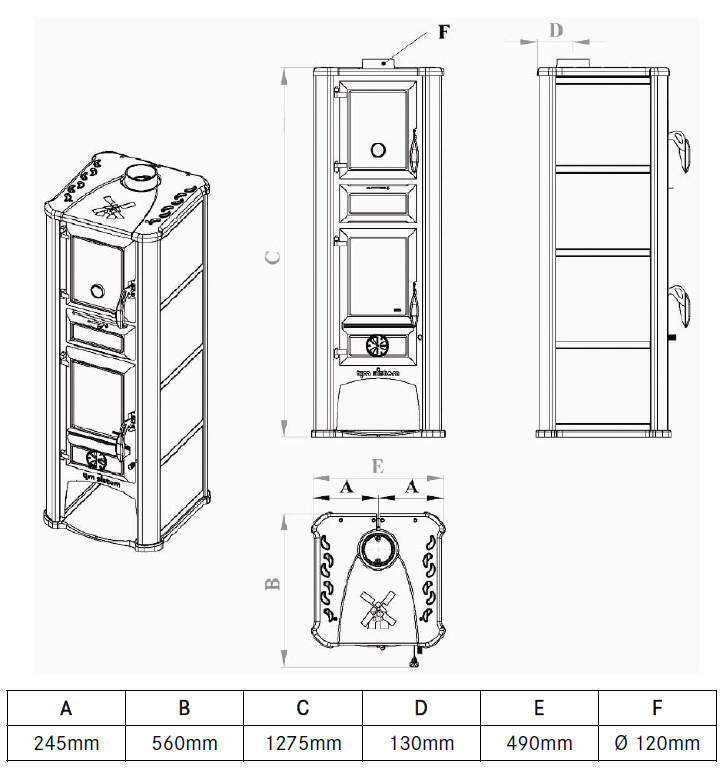

• Abmessungen: 131cm hoch, 49cm breit, 56cm tief
• Gewicht 123kg
• 120mm Rohranschluss
  Haben Sie einen 150 mm Wandanschluss? Kein Problem:
  Senotherm Rohrerweiterung Ø 120/150 mm schwarz
  Senotherm Rohrerweiterung Ø 120/150 mm gussgrau
• > 73,0 % Wirkungsgrad
• hervorragende Verarbeitung
• solide Konstruktion aus Grauguss und Schmiedestahl
• großer, gut zu nutzender Brennraum, in den auch sperriges Brenngut problemlos hineinpasst
• Maße Brennraum: 30cm breit, 37cm tief, 37cm hoch

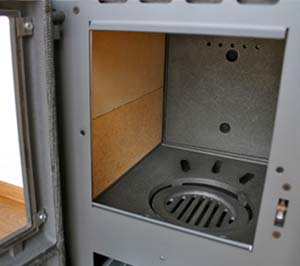

• Die Brennkammer des „Theodor“ ist an den Seiten sorgfältig mit Schamott-Steinen ausgemauert. Starke Temperaturschwankungen werden gedämpft und der Ofen wird geschützt. Auf der Rückseite befindet sich eine Platte aus massivem Gusseisen mit 5 Lüftungskanälen (Tertiärluft).

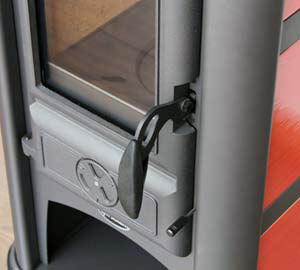

• Luftregler: Im unteren Teil der Brennraumtür befindet sich der Flügelregler für die Primärluft. Weiter oben, mittig unterhalb der Backofentür, ist der Sekundärluftregler. Mit diesen beiden Hebeln lässt sich der Abbrand des Feuers optimal steuern. (minimaler Brennstoffverbrauch, minimale Staub- und CO-Emission, maximaler Wirkungsgrad)

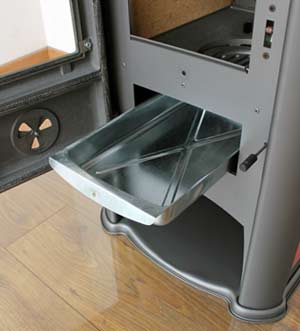

• praktisch: komplett herausnehmbarer Aschenkasten
• Rüttelrost: rechts neben dem Aschenkasten ist der Hebel für den Dreh-Rüttelrost zu sehen. Mit diesem können Sie ganz einfach Asche und andere Rückstände in den Aschenkasten befördern, sodass die Luft weiterhin ungehindert nach oben in den Brennraum strömen kann.
• Stauraum im unteren Teil des Ofens: genug Platz für Holzscheite, Briketts, Anzünder, Feuerzeuge etc.
• großes Fenster aus hitzebeständigem Robax-Glas vom Markenhersteller Schott
• Tür und Glasscheibe sind sorgfältig gedichtet. Der Ofen darf auch an mehrfachbelegten Schornsteinen angeschlossen werden.

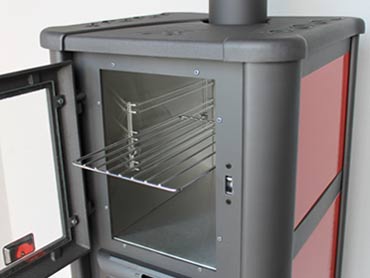

• Große Backröhre aus Edelstahl. (hält ewig und ist einfach zu reinigen)
• Der Rost (im Lieferumfang enthalten) wird für längs in den Ofen geschoben.

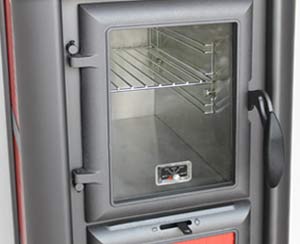

• Auf dem Thermometer können Sie bequem die Temperatur im Inneren der Backröhre ablesen
• Maße der Backröhre: (B x H x T in cm) 22 x 39,7 x 32,5
• wird von 5 Seiten mit heißer Luft umspült – vollwertige Backfunktion!
• Der Ofen verfügt über ein ausgeklügeltes Luftströmungssystem, das eine kontinuierliche Verbrennung erlaubt und die Scheibe weitestgehend rußfrei hält. Der Abbrand erfolgt stets mit minimaler CO- und Feinstaubemmision sowie maximalem Wirkungsgrad.
• Tertiärluft: Zusätzliche Verbrennungsluftzufuhr im oberen Drittel des Brennraums. Noch nicht gezündeten Gasen wird an dieser Stelle nochmals Sauerstoff zugeführt, sodass auch garantiert nichts unverbrannt in den Schornstein verschwinden kann.

Konvektionsluft-Betrieb

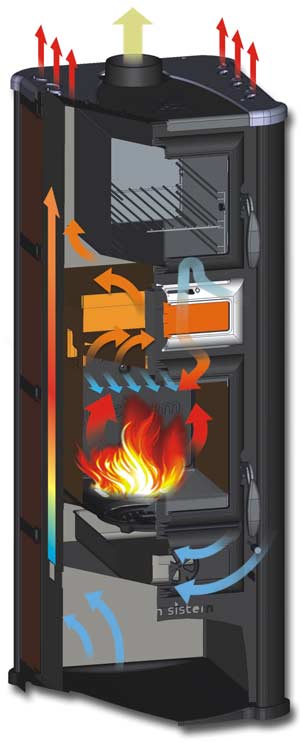

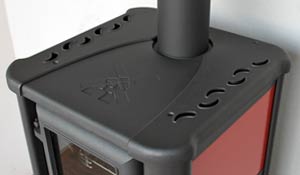

• Der „Theodor“ erwärmt den Raum sowohl durch direkte Strahlungswärme als auch durch einen Warmluftstrom. Unten im Ofen wird Luft in die Konvektionsluftschächte eingesaugt. Die Luft strömt an der heißen Verkleidung des Feuerraums sowie an diversen Wärmeableitblechen vorbei und wird erhitzt. Der warme Luftstrom steigt empor und strömt oben aus den Schlitzen heraus in den Wohnraum.
• Die Kombination aus Konvektions- und Strahlungswärme schafft ein angenehmes Raumklima. Die bei der Verbrennung freigesetzte Wärme wird optimal in den Raum abgegeben anstatt durch den Schornstein nach draußen zu verschwinden.

Eleganz und Gemütlichkeit

Mit diesem Kaminofen vom Hersteller Tim Sistem bringen Sie gemütliche Strahlungswärme direkt in Ihre Wohnung und heizen auch noch kostensparend und umweltfreundlich.

Qualität vom Hersteller Tim Sistem

• erfüllt die Anforderungen an Emissionsgrenzwerte sowie Mindestwirkungsgrad nach 1. Bundesimmisionsschutzverordnung Stufe 2.
• erfüllt die Anforderungen der Ökodesign Verordnung 2022 (EU) 2015/1185
• EN 13240 geprüft, CE-Zeichen vorhanden
• TimSistem Qualitätsprodukte zeichnen sich durch die Verwendung ausgesuchter Materialien im Zusammenspiel mit guter Verarbeitung aus und werden Sie immer wieder auf ein Neues begeistern.
• bundesweite Ersatzteilversorgung

Technische Daten

• Mindestabstand zu brennbaren Bauteilen: 50cm nach hinten, 50cm zur Seite, 80cm nach vorn
• Der Ofen ist raumluftabhängig.
• Raumheizer für feste Brennstoffe
• geeignetes Brennmaterial: Scheitholz, Braunkohlebriketts
• Nennwärmeleistung: 9kW
• Energieeffizienzklasse: A
• Wirkungsgrad: > 73,0 %
• erforderlicher Förderdruck bei Nennwärmeleistung: 12 Pa
• Mittlerer CO-Gehalt der Abgase: < 1250 mg/m³
• Staubemission nach BImschV: < 40 mg/m³

Das passt garantiert: Unser 120 mm Ofenrohr

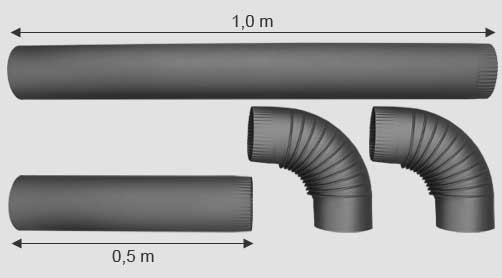

• Zu diesem Ofen passt optimalerweise das vierteilige Ofenrohset von TIM SISTEM (120 mm). Einfach auf den leicht konischen Rohrstutzen des Theodor aufstecken und fertig. Keine Kompatibilätsprobleme. Versandkostenfrei mitbestellen und losheizen.
  Um das Maximum an Wärme herauszuholen, empfiehlt es sich, einen Rauchgaskühler/Abgaswärmetauscher einzubauen.

• Wer das Ofenrohr individuell zusammenstellen möchte, kann das 120 mm Ofenrohr aus der Serie Senotherm verwenden.

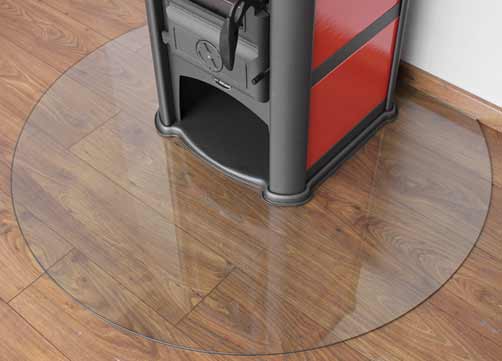

Schutz für Ihren Fußboden – Bodenplatten aus Glas ab 79 €

Eine Bodenplatte schützt Ihren Fußboden vor Funkenflug, Ruß, Asche und Schmutz.
Bei Holz- oder Teppichböden ist die Verwendung einer solchen Platte vorgeschrieben.

• ESG-Sicherheitsglas mit polierten Kanten
• temperaturwechselbeständig
• hohe Schlagfestigkeit
• ohne zusätzliche Versandkosten
